Pijdragersysteem Complete Oplossing - HJ-1 Metalen Pijpkoppelingen voor Industriële Opslag

Productomschrijving

Productoverzicht

Een pijpenrek systeem is slechts zo betrouwbaar als het zwakste verbindingspunt, en de HJ-1 Metal Pipe Joint is ontworpen om die betrouwbare fundering te zijn. Specifiek ontworpen voor pijpenrek pijpen met een wanddikte van 23 mm, gebruikt de HJ-1 een precisie-gefreesde CRS koudgewalste stalen behuizing met een zwarte elektroforese afwerking om een verbinding te leveren die structureel solide, corrosiebestendig en - cruciaal - herbruikbaar is wanneer systeemconfiguraties moeten veranderen. De HJ-1 wordt geleverd als een complete kit: twee H-1 joint lichamen plus de M6x25 hardware die nodig is voor volledige montage, zodat er geen ontbrekende bevestigingsmiddelen of compatibiliteitsproblemen zijn bij installatie. Het boutverbinding mechanisme gebruikt de M6 hardware om een klem-stijl verbinding te creëren die de pijp van beide zijden vastgrijpt - een dubbelzijdige klemming configuratie die de belastingskrachten gelijkmatiger verdeelt dan enkelvoudige klem alternatieven en spanningsconcentraties aan de pijpwand vermindert.

Technische Specificaties

Belangrijkste Voordelen

· Complete kit levering - HJ-1 wordt geleverd met zowel H-1 verbindingen als M6x25 hardware, waardoor het veelvoorkomende probleem van het ontvangen van structurele hardware zonder de bevestigingsmiddelen die nodig zijn om de montage te voltooien, wordt geëlimineerd

· 23 mm pijp wanddikte compatibiliteit als standaard specificatie - de HJ-1 is specifiek ontworpen voor de 23 mm pijp wanddikte die de standaard is voor industriële pijpenrek toepassingen, wat zorgt voor dimensionale pasvorm zonder aangepaste shimmen of modificatie

· Dubbelzijdige klemming verbinding geometrie - de twee H-1 verbindingen in elke HJ-1 creëren een symmetrische klemming configuratie die mechanische belastingen gelijkmatiger verdeelt en spanningsconcentraties aan het pijpwand contactvlak vermindert

· CRS koudgewalst staal met elektroforese - dezelfde materiaal- en coating specificatie die wordt gebruikt in veeleisende industriële omgevingen, wat zorgt voor de combinatie van structurele sterkte en corrosiebestendigheid die pijpenrek systemen vereisen

· Herbruikbaar voor levenscyclusbeheer van systemen - in tegenstelling tot gelaste systemen die permanent zijn gemonteerd, kan de HJ-1 worden gedemonteerd en de verbindingen en pijpen opnieuw worden ingezet in nieuwe configuraties, waardoor de levensduur van de materiaal investering over meerdere faciliteit lay-outs wordt verlengd

Toepassingen

Complete constructie van pijpenrek systemen voor magazijnen en distributiecentra, structurele framing van productielijnen, industriële opslagrekken, ondersteuningsstructuren voor mezzanines en platforms, steunframes voor transportbanden en machinebeveiligingsframes. De herbruikbare aard van het HJ-1 systeem maakt het de voorkeurskeuze voor third-party logistieke operators en contractfabrikanten die hun rek infrastructuur mogelijk moeten terugwinnen en hergebruiken aan het einde van een contractperiode, en voor elke faciliteit die actief haar lay-out beheert als onderdeel van een continu verbeterings- of operationeel excellentieprogramma.

Waarom het werkt

De engineering van een boutverbinding voor pijpenrekken omvat een subtiele maar belangrijke afweging tussen klemkracht en de integriteit van de pijpwand. De HJ-1 beheert deze afweging door zijn tweeledige H-1 klemontwerp. Wanneer de M6 bout wordt aangedraaid, trekken beide H-1 verbindingen naar elkaar toe tegen de pijp vanaf tegenovergestelde zijden, waardoor een zogenaamde 'dubbele afschuiving' belastingsconditie ontstaat op het bevestigingspunt. Dubbele afschuiving is significant omdat het de belastingscapaciteit van de verbinding ruwweg verdubbelt in vergelijking met een enkelzijdige klem - de kracht wordt verdeeld over twee dwarsdoorsneden van de bevestiger in plaats van één. Het CRS koudgewalste stalen substraat is hier belangrijk omdat koudwalsen een fijnere, meer consistente korrelstructuur produceert dan warmwalsen, wat betekent dat de schroefdraad op de M6 hardware schoon in het verbindingslichaam grijpt zonder kruisdraad en zijn voorspanning behoudt onder trillingen en dynamische belasting. De elektroforese coating draagt hieraan bij door een consistente wrijvingscoëfficiënt te handhaven op de contactvlakken van de verbinding - de coating comprimeert of vloeit niet onder klemkracht zoals polymeer gebaseerde coatings dat kunnen, zodat de verbinding zijn aanhaal specificatie behoudt over herhaalde montage- en demontagecycli.

Combinatie:

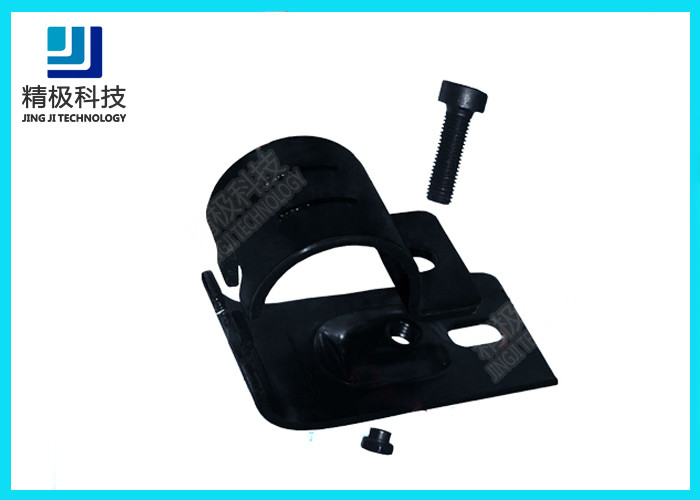

één HJ-1 is gecombineerd met 2 stuks H-1, en één set M56*25 moer en schroef

Waarom kiezen voor onze producten?
1) Wij zijn directe fabrikant van pijpenrek systemen, wij produceren alle series materialen voor pijpenrek systemen, zoals metalen verbindingen, plastic verbindingen, lean pipe, roller track, accessoires voor pijpenrek systemen.
2) Wij produceren deze serie producten metalen pijpverbindingen al meer dan 10 jaar, de vroegste fabriek die pijpenrek systemen produceert in China.

Ons Bedrijf
Shenzhen Jingji Technology Co., Ltd. (TOP-KING HK LIMITED) is een professionele fabrikant voor het ontwerp, de productie en de verkoop van industriële opslagapparatuur, flexibele productiemachines, automatiseringsapparatuur en andere soorten instrumenten en meters. Daarnaast distribueert het bedrijf anti-statische randapparatuur.

Wij bieden een uitgebreid logistiek plan om verspilling van middelen te voorkomen tijdens het inkoopproces en de toeleveringsketen door fabrikanten. Het is ons uiteindelijke doel om alle klanten volledige service te bieden, om te voldoen aan de exacte eisen van de klanten. Om de productkwaliteit te verbeteren en de klanttevredenheid in de opslag- en logistieke sector en de automatiseringsindustrie te verhogen.
