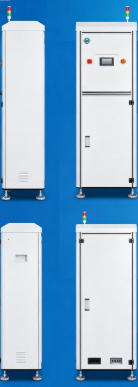

SMT PCB-transportband met hoge productie-efficiëntie en grote opslagcapaciteit die complexe PCB-verwerkingsvereisten ondersteunt

1. Deze machine wordt geleverd met een speciaal HMI-touch-controlepaneel voor mens-machine.
2. De eenheid is gebouwd rond een intelligent PLC-besturingssysteem en is uitgerust met meerlaags elektrisch circuitbeveiligingssystemen om een consistente, risicovrije prestatie te bieden.
3. Het is vooraf geconfigureerd met 30 onafhankelijke opslagruimtes voor tijdelijke PCB-bewaarplaatsen; op basis van de eisen van de klant zijn aangepaste slots acceptabel.
4. Er zijn meerdere werkwijzen geïntegreerd in één apparaat, waaronder de eerste-in-eerste-uit-modus (FIFO), de eerste-in-laatste-uit-modus (FILO) en de directe doorvoermodus.
5. Een servo-aandrijvingspositie-module wordt ingezet, die een ultraprecieze positionering, snelle verticale opheffing, uitgebreid opslagvolume en een verhoogde totale lijnproductiviteit biedt.
6. Het ondersteunt standaard SMEMA-signaalcommunicatieprotocollen voor een soepele verbinding met andere SMT-productieapparatuur.

• Toepassingsscenario's: fungeert als PCB-bufferstation tussen afzonderlijke SMT-productiemachines; sorteert na AOI-tests automatisch gekwalificeerde en defecte PCB's en slaat ze op in aangewezen afzonderlijke bakken.
• PCB-opslaghoeveelheid: Standaardcapaciteit van 30 schakelplaten, op aanvraag beschikbare op maat gemaakte capaciteiten.
• Maximale gewichtsbelasting voor enkelvoudige PCB's: 1,5 kg per bord
• Duur van één werkcyclusOngeveer 12 seconden.
• Opties voor de opslaglaag: 20 mm of 40 mm; aangepaste afstanden worden ondersteund
• Stroominvoer en nominale stroomopname: enkelfasige wisselstroom 220V, maximaal vermogen van 850VA
• Minimale ondersteunde PCB-dikte: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. is gespecialiseerd in het ontwerpen, produceren en verkopen van industriële materiaalopslagapparatuur, flexibele geautomatiseerde productiemachinerie,en andere geautomatiseerde testinstrumentenWe leveren ook een compleet assortiment aan antistatische accessoires.

We maken geïntegreerde fabrieksoplossingen voor materiaalverwerking op maat voor fabrikanten om onnodig verspilling van hulpbronnen te verminderen tijdens hun inkoop- en toeleveringsketenwerkstromen.Onze kernmissie is het leveren van een complete service voor alle klanten., volledig in overeenstemming met hun unieke productie-eisen, de kwaliteitsnormen van de producten verhogen en de klanttevredenheid in de geautomatiseerde opslag- en logistieke industrie verhogen.

Neem contact op met ons team als u technische vragen of op maat gemaakte apparatuur heeft, we zijn klaar om u volledige ondersteuning te bieden.

• Intuïtieve HMI-touchscreenbesturing voor gemakkelijke functieaanpassing
• PLC-besturing plus veiligheidsbescherming met meerdere circuits voor een stabiele en veilige werking
• 30 standaard tijdelijke opslagruimten, aanpasbare opslagcapaciteit
• All-in-one-modus: FIFO, FILO, rechtstreeks door het vervoer
• Servo positionering zorgt voor hoge nauwkeurigheid, snelle hefsnelheid, grote opslagcapaciteit en hogere doorvoer
• Conform SMEMA-standaardcommunicatie voor eenvoudige lijnintegratie

• Functie: Buffer-PCB's tussen SMT-apparatuur; classificeren van OK/NG-platen van AOI in afzonderlijke opslagbakken
• Standaard opslag: 30 stuks (aanpasbaar)
• Maximale belasting per PCB: 1,5 kg
• Cyclustijd: ~ 12 s
• Bewaarplaats: 20/40 mm (aanpasbaar)
• Vermogen: enkelfasig AC220V, max 850VA
• Min PCB-dikte: 0,6 mm

CHT350: PCB 80*50~510*350mm, Gewicht 245kg, Grootte 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, Gewicht 265kg, Grootte 600*1060*1860mm
