Tweezijdige automatische PCB-plug-in-lijn.

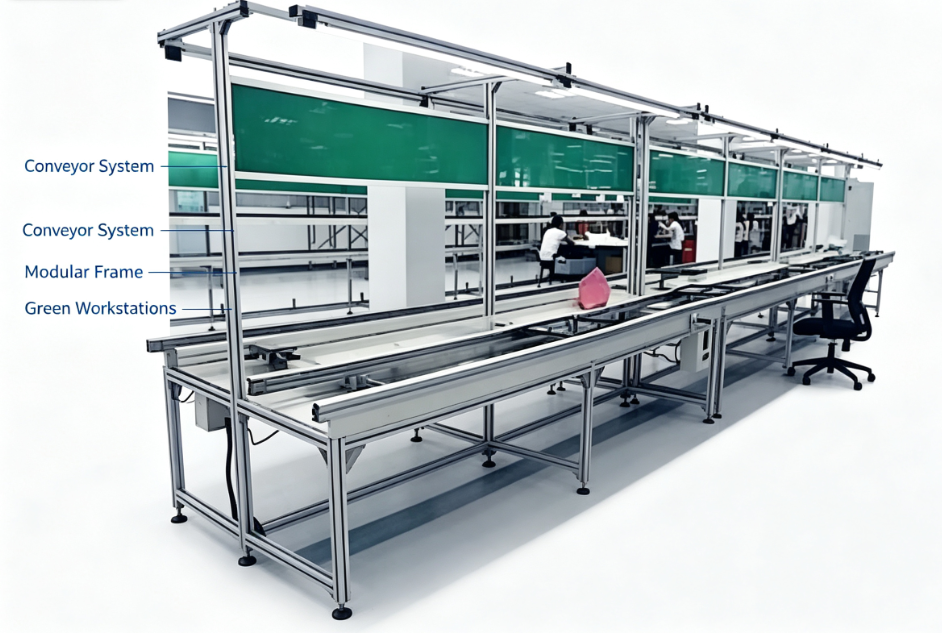

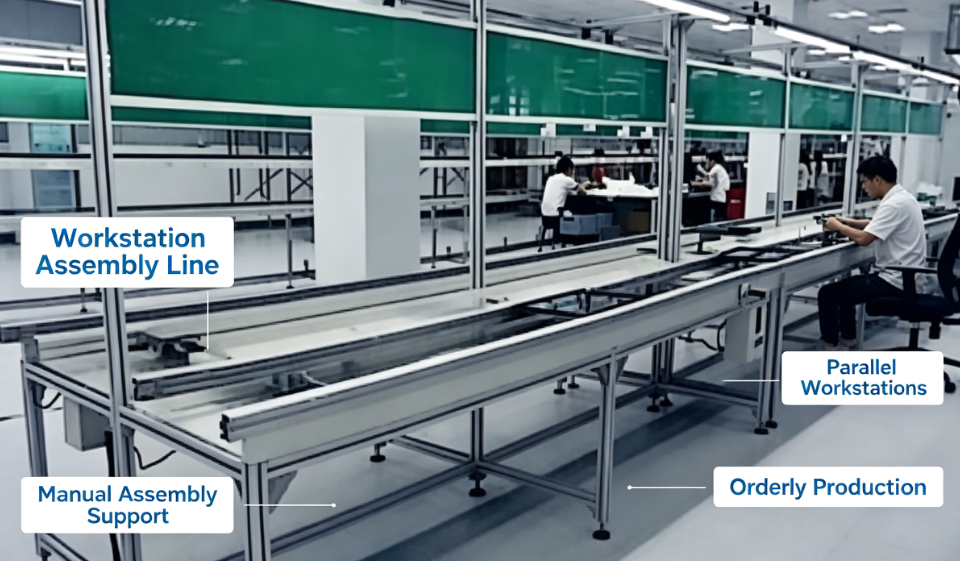

De JP-DIP800-B Bilateral Automatic Plug-in Line is speciaal ontworpen voor DIP door-gat componenten inzet assemblage in de elektronica productie werkplaats.Deze dubbelzijdige werkende vervoerder neemt aluminium legering frame en antistatische band transmissie systeem, waardoor de bedieners aan beide zijden van de lijn tegelijkertijd kunnen werken bij het aansluiten van PCB-weerstanden, condensatoren, connectoren en andere doorlopende onderdelen.Het kan naadloos verbinden met SMT productielijn, golf soldeermachine, pcb loader & losser om een complete DIP assemblage productie workflow te vormen.elektronica voor automobielindustrie, werkplaats voor de montage van besturingsplaten.

Hoofdstructuur en materialen

1. Frame: Hoogsterke industriële aluminium profielframe 6063-T5, geanodiseerde oppervlaktebehandeling, anti-corrosie, stevige structuur, gemakkelijke montage en demontage.aanpassen aan ongelijke fabrieksvloeren.
2. Vervoerband: Geïmporteerde antistatische groene PVC-band, oppervlakteweerstand 106~109Ω, elimineert statische elektriciteit effectief om gevoelige elektronische PCB-componenten te beschermen tegen ESD-schade. slijtagebestendige, lage geluidsdruk,lange levensduur.
3. Gidsrail: Custom aluminium legering PCB gids slot, verstelbare breedte, ondersteunen verschillende PCB-bordgroottes.
4. Power & Drive-systeem: 220V enkelfasige variabele snelheidsmotor, stapsloze snelheidsregulatie van 0,1 tot 5 m/min. Stabiele ketentransmissie, lage wrijving, geen olievervuiling van PCB-platen.
5. Accessoires voor werkplekken: Uitgerust met groen antistatisch werkpaneel, bovenhangend verlichtingssysteem, stopcontactrack, onderdelenopslagrack, draadbeheergroef.

Core Features

Technische parameters

Toepassingsindustrie

Huishoudelijke apparaten circuit board, schakelstroomvoorziening, LED-driver board, automotive elektronische besturingsbord, industriële controller PCB, medische elektronische circuit board,productie van moederschriften voor beveiligingsapparatuur en andere DIP-gaten.

Aanbestedingen

We ondersteunen volledige niet-standaard aanpassing. Ons engineering team kan layout tekening, 3D simulatie te maken volgens uw werkplaats grootte, PCB dimensie, productiecapaciteit vereiste.We bieden instapgids ter plaatse, bedrijfsopleiding en onderhoudsdienst na verkoop.
