Productomschrijving

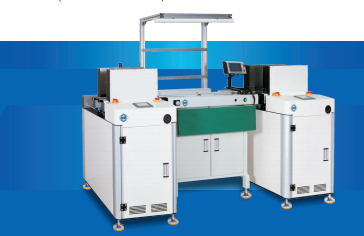

Deze CHT-CVP-600LD Automatische Drop Type Bare Board Loader & Unloader, ook bekend als PCB Destacker, is essentiële automatiseringsapparatuur die past bij de SMT-productielijn. Het realiseert automatisch laden en ontvangen van ruwe kale PCB-boards, waardoor handmatige boardtoevoer en -verzameling sterk wordt vervangen, de arbeidskosten en het risico op krassen en contaminatie van PCB's worden verminderd.
De machine maakt gebruik van een PLC-automatisch besturingssysteem met een Fuji-merk knopbedieningspaneel, eenvoudige bediening en stabiele programmalogica. Het hoofdlichaam maakt gebruik van een verdikte plaatmetalen framestructuur, solide en duurzaam, goede schokbestendigheid, lange levensduur onder continue 24-uurs werkplaatsdraaiing. Twee optionele werkmodi: doorvoerstand en valplaatstand, gebruikers kunnen vrij schakelen volgens verschillende productietechnologieën en PCB-types.
Het board-duwblad is gemaakt van titaniumstaalmateriaal, met sterke elasticiteit, niet gemakkelijk te vervormen, wat gestapelde kale boards zachtjes kan scheiden zonder de koperfolie en het oppervlak van de PCB te beschadigen. Het ondersteunt standaard SMEMA-signaalcommunicatie, kan naadloos worden verbonden met zeefdrukker, SMT-montagemachine, AOI-inspectiemachine en andere SMT-apparatuur stroomopwaarts en stroomafwaarts, waardoor een volledig automatische koppeling van de hele productielijn wordt gerealiseerd.
De machine is uitgerust met een antistatische transportband, die effectief statische elektriciteit ontlaadt die wordt gegenereerd tijdens PCB-transmissie, elektrostatische schade aan printplaten vermijdt, geschikt voor gevoelige elektronische kale boardverwerking.
Kern Technische Parameters
- PCB-invoer cyclustijd: ca. 6 seconden, aanpasbaar volgens klantvereisten
- Max. boardcapaciteit: 200 stuks (voor 1,6 mm dikte kale PCB)
- Voeding: 220V AC, eenfasig, max. 1500VA
- Luchtvereiste: 4~6 bar, max. 30 L/min
- PCB-diktebereik: 0,6 mm ~ 4,0 mm
- Transporthoogte: 900±20 mm, standaard SMT-lijnhoogte
- Boardtransmissierichting: L-R / R-L optioneel
- Totaal gewicht: 295 kg
- Buitenafmetingen: L1690 * B900 * H1170 mm
Toepassingsscenario's
Het wordt veel gebruikt bij het laden en verzamelen van kale PCB-boards in de SMT-assemblagewerkplaats voor consumentenelektronica, auto-elektronica, communicatiemodules, voedingboards. Ondersteunt aangepaste wijzigingen aan machineafmetingen, antistatische graad, sensorconfiguratie, veiligheidsbeveiligingsstructuur, transportbandlengte en functie-upgrades.
Lijnindeling & Installatieservice
Loader- en unloader-eenheden worden afgestemd op uw PCB-maatbereik, magazijn specificatie en SMEMA-verbindingspunt, en we leveren een gratis tekening die de dockinghoogte en signaalinterface met aangrenzende SMT-machines toont. Eenheden worden gemonteerd geleverd en in bedrijf gesteld door de stroom en de SMEMA-kabel aan te sluiten.
Snelheid, Aandrijving & Laadconfiguratie
Een transportband met tandwielmotor en inverterregeling biedt variabele transportsnelheid voor 0,6 tot 4,0 mm boards, met een aandrijfmotorvermogen ingesteld voor het magazijngewicht. Valplaat- en doorvoermodi draaien als beat-modus transportbandcycli gesynchroniseerd met de lijn.
Bediening, Onderhoud & Energieverbruik
De bediening van de eenheid is een transportband van lage geluidskwaliteit, met een energiezuinige motor die een laag energieverbruik over ploegendiensten geeft. Het onderhoudsvriendelijke transportbandontwerp omvat aanpassing van de bandspanning, snelle bandvervanging en beschikbaarheid van reserveonderdelen voor banden, sensoren en duwbladen.
Certificering, Garantie & Reserveonderdelen
De machine wordt geproduceerd onder een ISO-kwaliteitssysteem met een standaard SMEMA-signaalinterface, en elektrische verklaringen plus ESD-bandgegevens worden geleverd voor audit en goedkeuring. Een garantie van 12 maanden dekt frame, aandrijving, sensoren en regelkaart.
Levertijd, Bestelvoorwaarden & Verpakking
Minimale bestelling 1 set, één set maatwerk en OEM-transportbandlijn branding beschikbaar. Levertijd 15-20 dagen bij een maandelijkse productiecapaciteit van 500 sets, korte levertijd voor assemblagelijnlevering op aanvraag. Export houten kist verpakking en containerlading vanaf onze eigen productielijn.
Toepassing & Industrie Fit
Gebruikt aan de in- en uitgang van een elektronische assemblagelijn, voor en na een printer van een halfgeleiderproductielijn, en in SMT-cellen die een testgebied van een batterijproductielijn voeden.
Werkstation & Ergonomische Configuratie
De bedieningszijde is voorzien van LED-verlichtingsassemblagelijnstangen, een stopcontactstrip en een onderdelenbakbeugel voor magazijnen, plus een optioneel koelventilatorwerkstation. De werkhoogte is ingesteld om overeen te komen met de aangrenzende transportband voor een ergonomische assemblagelijninterface, met behulp van de verstelbare hoogte transportbandvoeten.
Veiligheidsbeveiliging & Lijnintegratie
Magazine lift- en duwgebieden zijn beveiligd met veiligheidshek transportbandpanelen en knelpuntbeschermingskappen, plus een semi-gesloten transportbandontwerp over de band, met noodstop transportbandknoppen op het voorpaneel. SMEMA-interface bekabeling verbindt de eenheid met machines stroomopwaarts en stroomafwaarts, en ASRS-integratie opmerkingen zijn beschikbaar.
